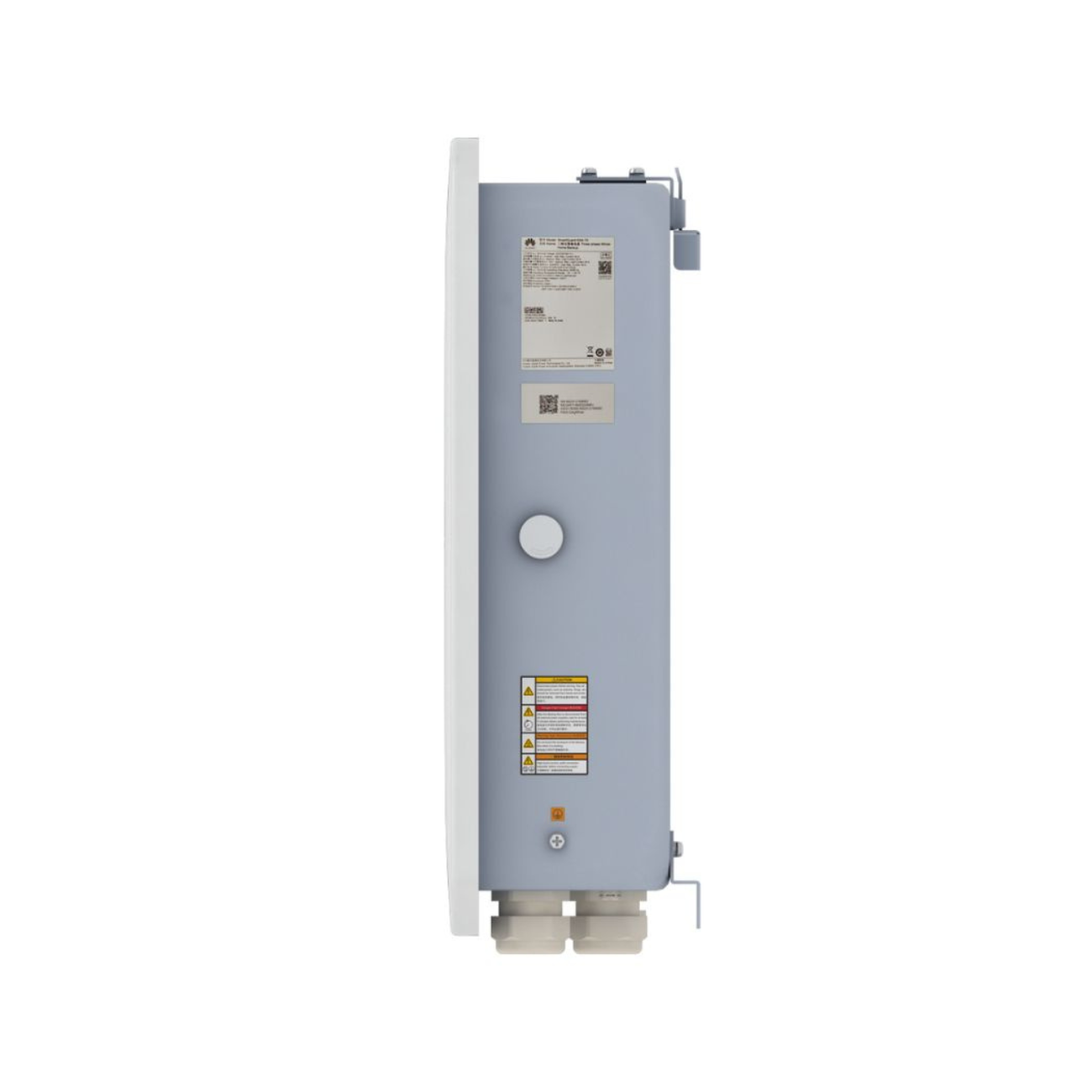

SmartGuard 63A-S0 Monofásica Huawei: Gestión y Protección Energética Inteligente
El SmartGuard 63A-S0 Monofásica Huawei es una solución avanzada para la gestión y protección de energía en instalaciones solares monofásicas. Diseñado para trabajar con inversores Huawei, este monitor de energía inteligente Huawei garantiza una distribución eficiente de la electricidad, optimizando el consumo y asegurando la continuidad del suministro eléctrico.
Con una capacidad de 63 A, este dispositivo permite una conmutación rápida en ≤ 20 ms, ofreciendo una respuesta inmediata en caso de interrupciones. Su diseño compacto y su alta resistencia lo convierten en una opción ideal para entornos exigentes.
SmartGuard 63A-S0 Monofásica Huawei: Solución ideal para optimizar el rendimiento energético
El SmartGuard gestiona la conmutación entre la red eléctrica y el modo isla, así como las cargas. Su función principal es cambiar el inversor entre estos modos: cuando la red está disponible, el inversor usa la energía de la red y la usa tanto para cargas de respaldo como para las otras. Si la red falla, el inversor pasa al modo isla y solo suministra energía a las cargas de respaldo. Si hay un generador en la planta, se activa cuando la batería (ESS) tiene poca carga y suministra energía a todas las cargas, mientras carga la batería. Cuando la batería alcanza un nivel suficiente, el generador se apaga y la batería solo alimenta las cargas de respaldo. Cuando la red eléctrica vuelve, el inversor vuelve automáticamente al modo conectado.
La conmutación sin interrupciones del SmartGuard debe habilitarse manualmente y permite un cambio al modo isla en 20 ms después de una falla de red, asegurando un suministro continuo para equipos como computadoras conectadas a las cargas de respaldo.
Además, el SmartGuard incluye un EMMA integrado, que conecta el sistema fotovoltaico (FV), el ESS y dispositivos como cargadores o bombas de calor. Los usuarios pueden programar cuándo cargar vehículos o calentar agua, y priorizar el uso de energía FV para dispositivos según sus necesidades.
Especificaciones Técnicas Generales de la Smartguard de Huawei
| Concepto | SmartGuard-63A-T0 |
|---|---|
| Peso | ≤17 kg |
| Dimensiones (anchura × altura × profundidad) | 490 mm × 600 mm × 170 mm |
| Ruido | <29 dB |
| Modo de enfriamiento | Enfriamiento natural |
| Altitud de operación máxima | 4000 m (la capacidad eléctrica disminuye cuando la altitud es superior a 2000 m) |
| Temperatura de funcionamiento | De -25 °C a +50 °C |
| Grado de protección IP | IP55 |
¿Cómo instalar el SmartGuard 63A-S0 de Huawei?
Conexión en red

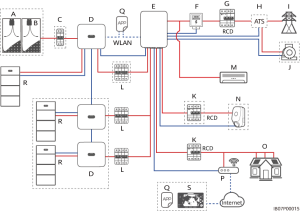

El SmartGuard se utiliza en un sistema residencial de azotea con/sin conexión a la red eléctrica. El sistema está compuesto por strings FV, un ESS, un inversor, un SmartGuard, la red eléctrica, un generador y cargas. Conexión en red con todas las cargas conectadas al SmartGuard (los recuadros de rayas pequeñas indican los componentes opcionales)
- (A) String FV
- (B) Smart PV Optimizer
- (C) Interruptor de CC
- (D) Inversor
- (E) SmartGuard
- (F) Medidor de potencia
- (G) Disyuntor principal
- (H) ATS
- (I) Red eléctrica
- (J) Generador
- (K) Dispositivo diferencial residual (DDR)
- (L) Interruptor de CA del inversor
- (M) Carga no conectada al SmartGuard
- (N) Carga sin respaldo
- (O) Carga de respaldo
- (P) Router
- (Q) Aplicación FusionSolar
- (R) Batería
- (S) FusionSolar Smart PV Management System (SmartPVMS)
Especificaciones Técnicas
| Concepto | SmartGuard-63A-T0 |
|---|---|
| Corriente de puertos del inversor | 60 A |
| Corriente del puerto para cargas con respaldo | 63 A |
| Corriente del puerto para cargas sin respaldo | 63 A |
| Corriente del puerto de la red eléctrica | 63 A |
| Voltaje nominal de CA | 380/400/415 V, 220/230/240 V, L1/L2/L3/N+PE |
| Modo de arranque | Arranque en el lado de la red eléctrica/generador o en el lado del inversor |
| Modos de funcionamiento | Con conexión a la red eléctrica, en modo isla y con generador |
| LVRT | Se admite |
| Control de la conmutación entre la conexión a la red eléctrica y el modo isla | Automático o forzoso |
| Tiempo de conmutación entre la conexión a la red eléctrica y el modo isla | • < 20 ms (MAP0) • < 100 ms (M1, MB0) |
| EMMA (sistema de gestión de energía residencial) | Disponible |
| Arranque del generador en remoto | Automático o manual |
| Puerto DO del generador | 1-100 mA, ≤24 V |
| Modo de derivación | Manual |

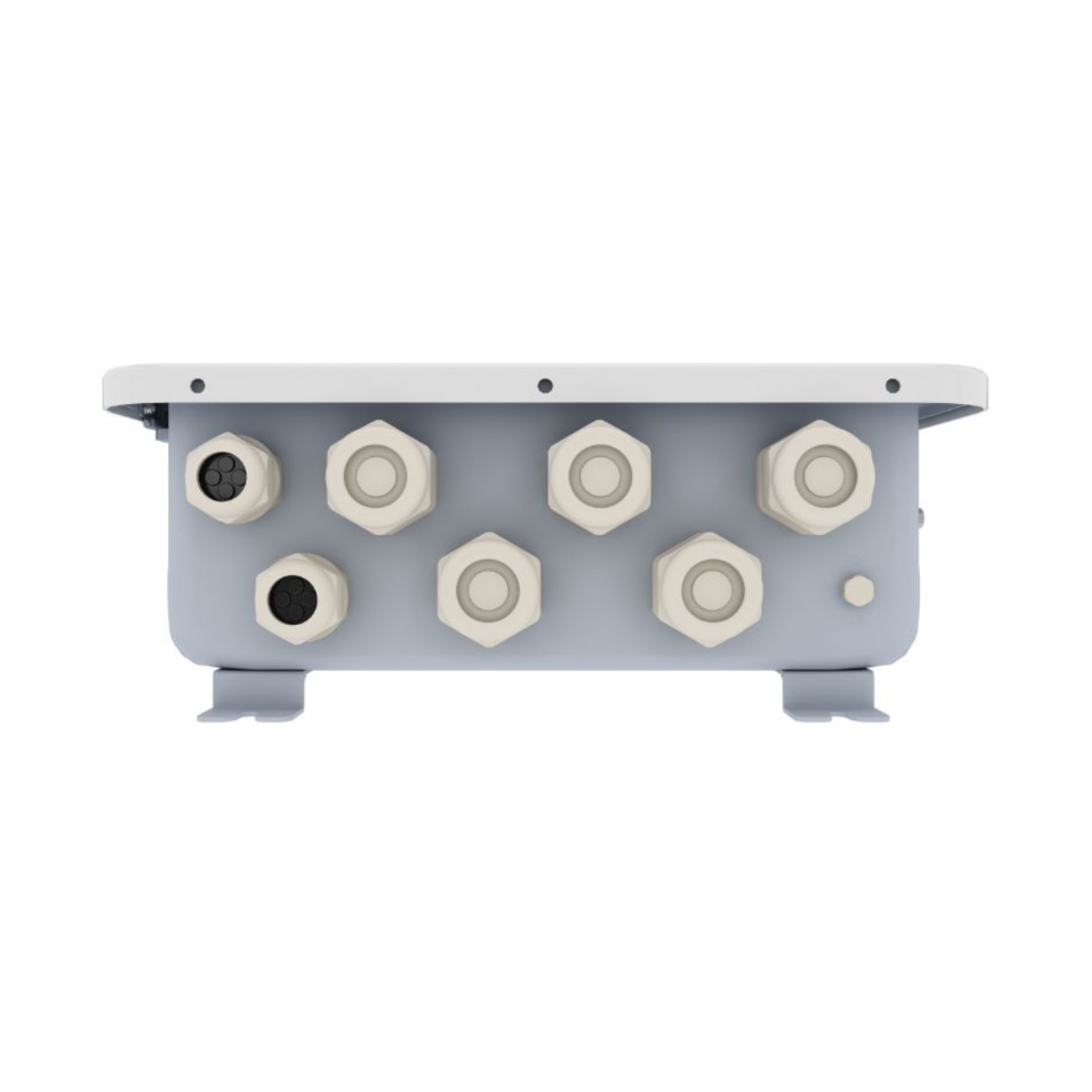

Preparación de los Cables de la SmartGuard 63A-S0
| N.º | Componente | Descripción |
|---|---|---|
| A | SmartGuard | SmartGuard trifásico: Si el SmartGuard se utiliza con inversores de la serie MAP0, su puerto para cargas con respaldo se puede conectar a cargas monofásicas y trifásicas. Si el SmartGuard se utiliza con inversores de las series M1 y MB0, su puerto para cargas con respaldo solo se puede conectar a cargas monofásicas. Las cargas trifásicas deben conectarse a los puertos de las cargas sin respaldo. |
| B | Antena WLAN externa | Si no desea utilizar un cable de red FE y la calidad de la señal es deficiente, se puede instalar una antena externa para mejorar las señales de WLAN. Número de pieza: 27014721 |
| C | Inversor | SUN2000-(3KTL-12KTL)-M1, SUN2000-(12K-25K)-MB0, SUN5000-(17K, 25K)-MB0, SUN2000-(5K-12K)-MAP0, SUN5000-(8K, 12K)-MAP0 |
| D | ESS | LUNA2000-(5-30)-S0, LUNA2000-(7, 14, 21)-S1 |
| E | Medidor de potencia | Los modelos de medidores de potencia recomendados son DTSU666-H, DTSU666-H 250 A/50 mA, DTSU666-HW, YDS60-80, DTSU71, DHSU1079-CT e YDS60-C24. |
| F | Cargador | SCharger-22KT-S0, SCharger-7KS-S0 |
| G | Disyuntor principal | El disyuntor principal debe contar con la función de protección contra fugas, y su voltaje nominal debe ser como mínimo de 415 VCA. Su corriente de operación residual nominal ≥ cantidad de inversores M1 o MAP0 × 100 mA. Su corriente de operación residual nominal ≥ cantidad de inversores MB0 × 300 mA. |
| H | DDR | Se debe instalar un DDR antes de la carga con respaldo, y su voltaje nominal debe ser de al menos 415 VCA. Su corriente de operación residual nominal ≥ cantidad de inversores M1 o MAP0 × 100 mA. Su corriente de operación residual nominal ≥ cantidad de inversores MB0 × 300 mA. |
| I | String FV | Un string FV está compuesto por módulos FV conectados en serie y funciona con optimizadores. |
| J | Interruptor de CA del inversor | Utilice para el SmartGuard un cable de entrada de CA del inversor que cuente con las especificaciones recomendadas con el objetivo de reducir la cantidad de interruptores de CA necesarios. Para conocer detalles, consulte la sección “Tabla 5-3”. Si se utiliza un cable de entrada de CA con las especificaciones recomendadas para un inversor, y las capacidades nominales de corriente de los interruptores de CA correspondientes al SmartGuard y al inversor no coinciden, instale un interruptor de CA que cumpla los requisitos del inversor para asegurarse de que el inversor se pueda desconectar de manera segura del SmartGuard en caso de que se produzca una excepción. |

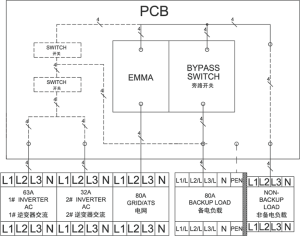

Diagrama Eléctrico del SmartGuard
Optimización del consumo eléctrico en instalaciones solares con SmartGuard 63A-S0 Huawei
El SmartGuard 63A-S0 Monofásica Huawei es ideal para maximizar el rendimiento en sistemas fotovoltaicos. Su capacidad para gestionar el flujo de energía de manera eficiente lo hace imprescindible para cualquier instalación solar moderna.
