Descripción
Smart Power Sensor Monofásico Huawei (DDSU666-H)
El Smart Power Sensor Monofásico Huawei (DDSU666-H) es un dispositivo diseñado para sistemas fotovoltaicos distribuidos. Combina medición y comunicación, permitiendo el monitoreo preciso de parámetros eléctricos como voltaje, corriente, potencia, frecuencia, factor de potencia y energía activa. Su conexión mediante la interfaz RS485 facilita la integración con otros dispositivos. Con un diseño modular y montaje en riel DIN de 35 mm, se distingue por su tamaño compacto y fácil instalación.
Características Clave del Sensor de Potencia Inteligente de Huawei:
- Precisión de Medición: Alta precisión con ±0.5% en corriente/voltaje y ±1% en potencia/energía.
- Interfaz de Comunicación: RS485 con protocolo Modbus-RTU para una integración sencilla y efectiva.
- Consumo de Energía Bajo: Consumo de energía extremadamente bajo de ≤ 0.8 W, optimizando la eficiencia del sistema.
- Rango de Temperatura Amplio: Funciona de manera óptima en un rango de temperatura de –25°C a +60°C y se puede almacenar entre –40°C a +70°C.
- Montaje Fácil: Tipo de montaje en riel DIN35 para una instalación rápida y sencilla.
Especificaciones Técnicas del Smart Power Sensor de Huawei:

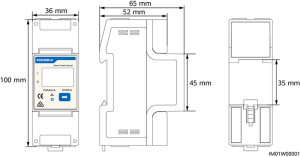

Dimensiones del contorno: 36 mm x 98 mm x 66 mm; Dimensiones de montaje en riel DIN: 35 mm, para conocer las dimensiones del contorno y la instalación, consulte la figura a continuación:
- Dimensiones (Al x An x Pr): 100 mm x 36 mm x 65.5 mm (3.9 in. x 1.4 in. x 2.6 in.)
- Tipo de Montaje: Riel DIN35
- Peso (incluyendo cables): 1.2 kg (2.6 lb)
- Tipo de Red Eléctrica: 1P2W
- Voltaje de Entrada (voltaje de fase): 176 V AC ~ 288 V AC
- Consumo de Energía: ≤ 0.8 W
- Corriente: 0-100 A
- Precisión de Corriente/Voltaje: ±0.5%
- Precisión de Potencia/Energía: ±1%
- Frecuencia: ±0.01 Hz
- Interfaz: RS485
- Tasa de Baudios: 9,600 bps
- Protocolo de Comunicación: Modbus-RTU
- Rango de Temperatura de Funcionamiento: –25°C a +60°C
- Rango de Temperatura de Almacenamiento: –40°C a +70°C
- Humedad de Funcionamiento: 5% RH ~ 95% RH (sin condensación)

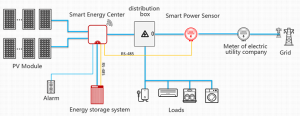

Escenarios de aplicación del Smart Power Sensor Monofásico Huawei (DDSU666-H)
El sensor se utiliza para restringir la potencia de la red eléctrica mediante el control de carga y descarga para el almacenamiento de energía en el sistema de inversores domésticos, componente fundamental para la gestión energética doméstica. Adopta la comunicación RS485, que permite la medición de la cantidad eléctrica y la función de medición de energía, y responde al host superior para la consulta de datos en tiempo real.

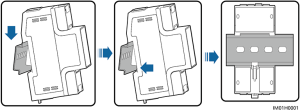

Instalación del DDSU666-H
- Instale el sensor de potencia inteligente en el riel DIN estándar de DIN35 mm.
- Instale el sensor de potencia inteligente en el riel DIN estándar desde arriba hacia abajo y luego empuje el instrumento hacia el riel DIN desde abajo hacia la parte frontal.

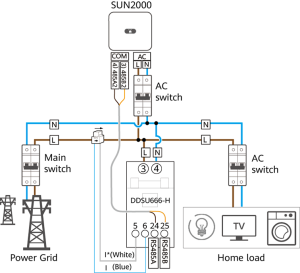

Instalación de cables del DDSU666-H
| Cable | DDSU666-H | Tipo | Rango de área transversal del conductor | Diámetro exterior | Fuente |
|---|---|---|---|---|---|
| Cable de alimentación de CA | L-3 | Cable de cobre para exteriores de dos núcleos (L y N) | 4-6 mm² | 10-21 mm | Preparado por el cliente |
| N-4 | Cable CT | – | – | ||
| Yo* – 5 | – | – | – | Fabricante | |
| Yo – 6 | – | – | – | ||
| Cable de comunicación | RS485A-24 | Par trenzado blindado de dos núcleos para exteriores | 0,20-1 mm² | 4-11 mm | Fabricante |
| RS485B-25 | – | – | – |
- Conecte las líneas de voltaje L,N a los terminales 3, 4 del colector.
- Conectar las salidas del transformador de corriente I*, I a los terminales 5, 6 del colector.
- Conecte RS485A y RS485B al host de comunicación.
